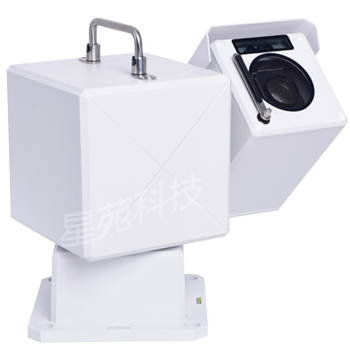

图像视频监测云台-单侧
订货型号：XY-PV900SXXY-PV900TX
本产品为单仓，可同时搭载外形尺寸更大的的可见光机芯+红外补光、红外热成像仪，激光测距等，主要应用于12VDC供电、低功耗场合。
典型应用场景：输电线路图像视频在线监测、变电站图像视频监测、变电站巡游车智能监控、配电站吊轨机器人；仓库在线监测、桥梁防撞，水利防灾、水文监测，山体滑坡、地质灾害监测预警，长输管线、大型厂区、矿区、货场、生态保护区；航道管理，海事管理，海洋动态监测，渔政执法、养殖安全等。

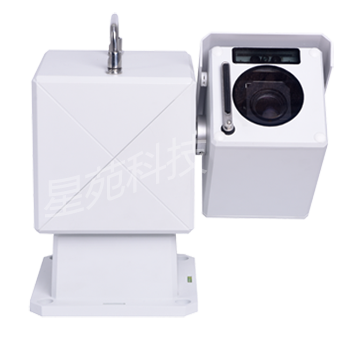

低功耗云台、全域监控
云台高速平稳工作，视角切换顺畅自如。
水平连续旋转360°，垂直俯仰角度-90°~+90°
360°水平方向连续正反旋转，实现目标快速捕捉
180°垂直方向俯仰旋转，实现全向、全域监控
可依据需求灵活处理设备仓安装方向，轻松实现垂直方向监控需求；支持云台多种操控方式，满足多角度监控需求。
40°/s 40°/s
水平键控最大速度 水平巡航最大速度
40°/s 40°/s
垂直键控最大速度 垂直巡航最大速度

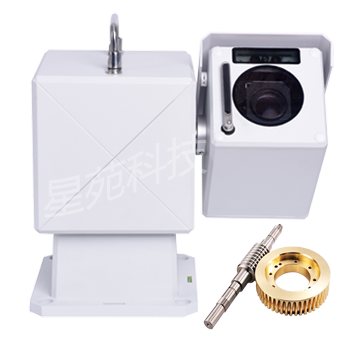

蜗轮蜗杆传动，自锁顺畅平稳
具有自锁功能，充分保护云台所搭载设备的安全；
同时具备良好的抗风能力；
蜗轮采用耐磨合金铜，蜗杆采用特殊加硬处理，使用寿命更长；
采用精密滚齿机，加工精度高，保证蜗轮蜗杆装配精度。

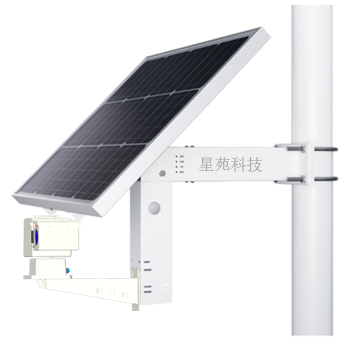

低功耗云台 光伏风力多种供电模式
云台12VDC供电，可采用光伏、风能供电模式
整机低功耗，储能一定时工作时间更长
1W 3W 12W
待机功耗 整机功耗 最大功耗

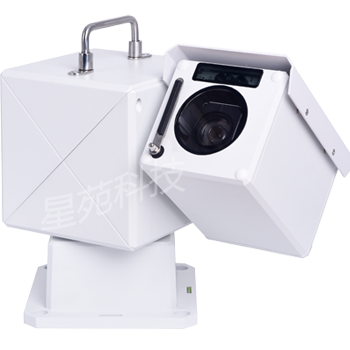

无线传输 内置天线
北斗/GPS定位可选，电子罗盘可选；
无线、wifi天线内置，安全不易损坏；
内置智能管理模块
配置不锈钢折叠把手，安装调试更方便

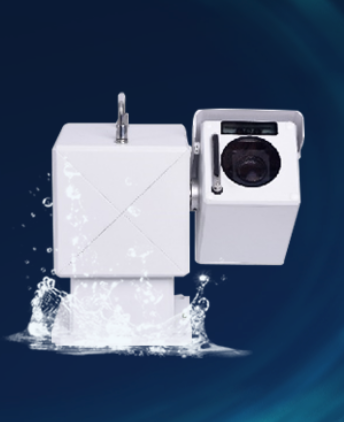

全天候环境设计 防护等级≥IP66
内嵌式防水设计，防水防尘更可靠；
防护等级可以达到IP67，适应不同环境需求
技术参数
| 型号 | XY-PV900SX | XY-PV900ST | |
| 摄像机参数 | 描述 | 热成像仪 | 描述 |
| 支持摄像机倍率 | 4~37倍机芯 | 探测器类型 | 氧化钒红外微测辐射热计 |
| 支持焦距 | 3~322mm | 分辨率 | 384×288、640×512 |
| 支持机芯信号 | 网络/SDI/AHD/CVITVI、CVI、AHD、CVBS | 镜头焦距 | 10、15、19、25、35、40、50、75、100 |
| 描述 | |||
| 照射距离 | 50m、100m | — | |
| 波长 | 850±10nm | — | |
| 分级控制 | 支持 | — | |
| 云台功能 | 描述 | ||
| 水平旋转范围 | 360°连续 | ||
| 水平旋转速度 | 0.1～40°/S | ||
| 俯仰范围 | -90～+90° | ||
| 俯仰速度 | 0.1～40°/S | ||
| 定位精度 | 0.1°±50% | ||
| 3D功能 | 支持画框放大、目标锁定视场中心功能 | ||
| 自动巡航 | 支持，焦距与云台速度匹配 | ||
| 守望功能 | 开/关，在空闲状态停留指定时间后自动调用预置点 | ||
| 通信接口 | RS485+RS232 | ||
| 通信协议 | PECLO+VISCA | ||
| 远程升级 | 同时支持机芯和云台远程升级（指定机型） | ||
| 实时角度回传 | 支持实时角度回传或查询角度回传功能 | ||
| 角度控制 | 支持 | ||
| 通信波特率 | 支持2400/4800/9600/19200bps | ||
| 驱动方式 | 蜗轮蜗杆传动 | ||
| 远程升级 | 通过网络远程复位系统及升级固件（特定机芯） | ||
| GPS定位 | GPS/北斗,双模定位和校时（可选） | ||
| 网络传输 | 支持全网通2G/3G/4G/5G（可选） | ||
| 云台接口 | 描述 | ||
| 视频输出 | Female BNC、Network(RJ45) | ||
| 控制器接口 | 同轴系统RS485、支持自适应Pelco-P、Pelco-D等协议 | ||
| 外部输入 | 2路报警输入 | ||
| 输出端口 | 2路报警输出/1路继电器输出 | ||
| 应用编程接口 | 支持ONVIF2.0、GD28181协议，支持SDK和第三方平台接入 | ||
| 辅助功能 | 描述 | ||
| 智能雨刮 | 手动控制，速度档位可选 | ||
| 风扇/加热 | 实时温度检测；纯物理检测 | ||
| 防水呼吸器 | 内置2个防水呼吸器，降低结雾和结露 | ||
| 一般规格 | 描述 | ||
| 电源 | 24VDC/5.0A、12VDC/3A | ||
| 功耗 | ≤45W、≤10W | ||
| 工作环境温度 | -40℃～60℃ | ||
| 工作环境湿度 | 0～95%（无冷凝） | ||
| 防护等级 | IP66，内置4000V防雷、防突波和防浪涌保护 | ||
| 安装方式 | 柱装、壁装、角装 | ||
| 出线方式 | 侧出线/下端出线可选 | ||
| 尺寸（长宽高） | L342mm×W205mm×H290mm | ||
| 产品重量 | 6.5kg | ||
| 承载重量 | ≤4kg(含机芯防护罩） | ||
| 承载方式 | 侧载 | ||

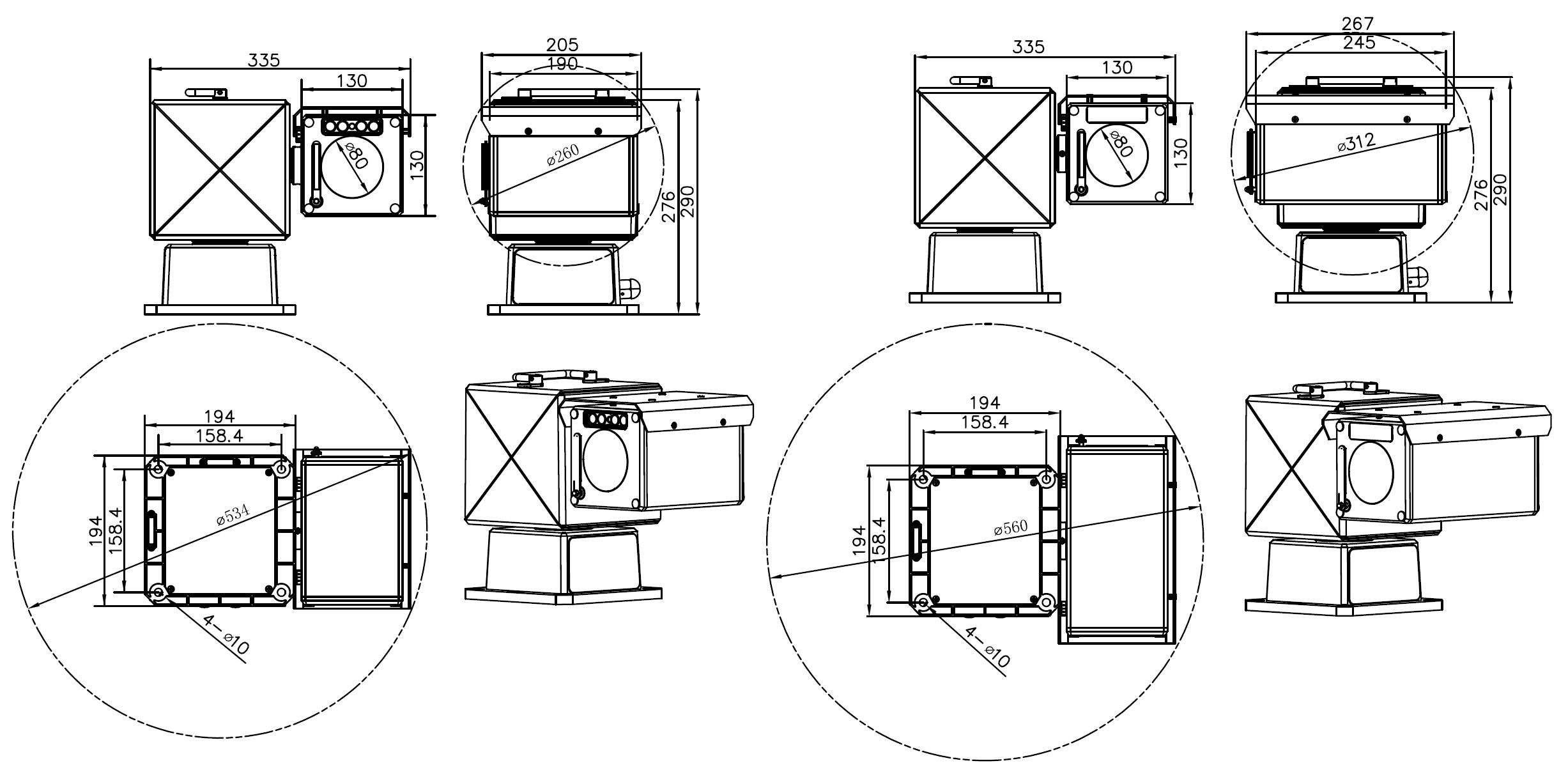

外形尺寸
