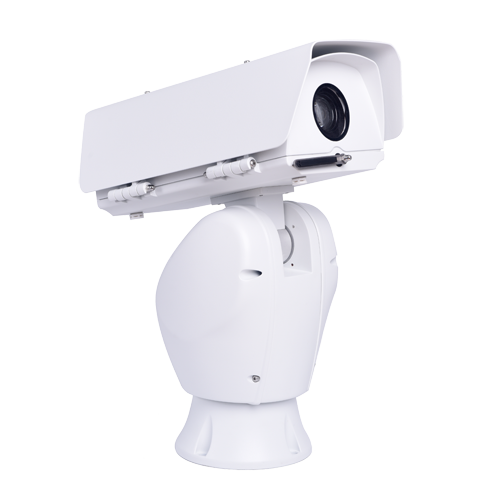

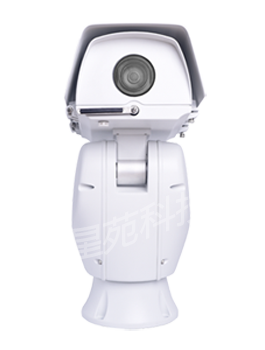

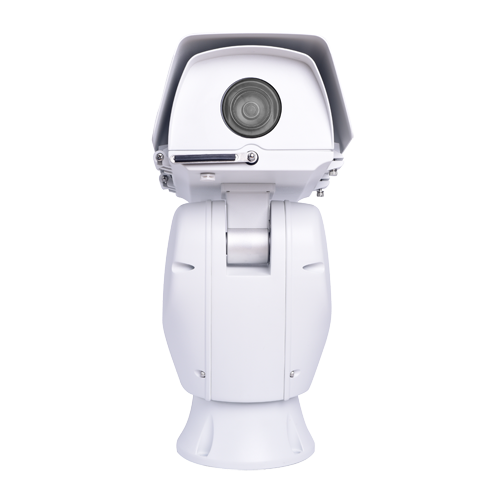

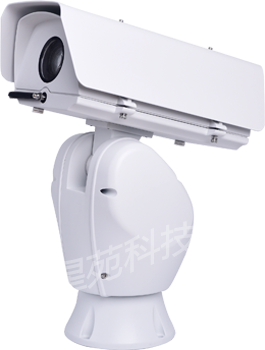

单目轻载云台摄像机

单目轻载云台摄像机


订货型号：XY-PV800AX/BX

本产品为单窗云台摄像机，可搭载不同款式的可见光机芯、热成像、激光测距模块等设备，可广泛应用在视频监控、激光照明、工业测距等场景

典型应用场景：平安城市、道路监控、仓库、长输管线、大型厂区、矿区、货场、生态保护区；海事渔政、监狱、水库、军事基地、港口码头仓库、油田油库；智能建筑、AI测距、工业测距等

高速云台、全域监控

云台高速平稳工作，视角切换顺畅自如。

水平连续旋转360°，垂直俯仰角度-90°~+45°

360°水平方向连续正反旋转，实现目标快速捕捉

135°垂直方向俯仰旋转，实现全域监控

可依据需求灵活处理设备仓安装方向，轻松实现垂直方向监控需求；支持云台多种操控方式，满足多角度监控需求。

100°/s                  100°/s

水平键控最大速度         水平巡航最大速度

50°/s                  50°/s

垂直键控最大速度         垂直巡航最大速度


云台设备仓尺寸大 可适应不同需求

设备仓内部尺寸大，兼容市场主流高清机芯，可满足不同距离监控要求；

可搭载多款激光、白光灯、红外灯等补光设备；

视窗形状大小支持定制，满足不同镜头尺寸要求；

180mm  240mm   300mm

33倍高清机芯   37倍高清机芯  52倍高清机芯

440mm    560mm

72倍高清机芯   92倍高清机芯


采用紧密铝压铸壳体 强度高重量轻

壳体采用铝合金压铸，散热强，表面防腐处理，经久耐用。工业级防雷设计，自动检测低温启动设计，可在-40℃~+60℃宽温度环境下稳定工作，适应于各种工况。

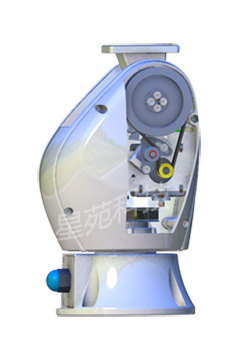

采用最新传动技术方案，传动精度更高

传动更准确

运转速度更平稳噪音低

传动的效率更高

无需进行润滑

传速比的范围更大

同步带齿接触更多，更长使用寿命

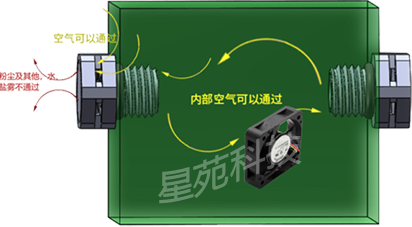

设备仓散热效果更佳

每款设备仓均设置有呼吸阀和散热风扇

时刻保持云台内外压力平衡

自动检测云台温度，自动开启散热风扇

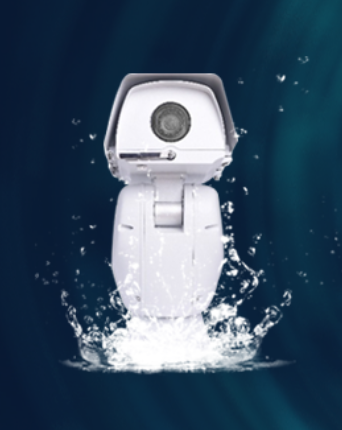

全天候环境设计 防护等级≥IP66

整体内嵌式防水设计，防水粉尘效果更佳

有效延长产品使用寿命

技术参数


型号XY-PV800AXXY-PV800BX
摄像机参数描述
支持摄像机倍率4~92倍机芯
支持焦距3~561mm
支持机芯信号网络/SDI/AHD/CVITVI、CVI、AHD、CVBS
云台功能描述
水平旋转范围360°连续
水平旋转速度0.1～100°/S
俯仰范围-90～45°
俯仰速度0.1～50°/S
定位精度0.1°±50%
3D功能支持画框放大、目标锁定视场中心功能
自动巡航支持，焦距与云台速度匹配
守望功能开/关，在空闲状态停留指定时间后自动调用预置点
通信接口RS485+RS232
通信协议PECLO+VISCA
远程升级同时支持机芯和云台远程升级（指定机型）
实时角度回传支持实时角度回传或查询角度回传功能
角度控制支持
通信波特率支持2400/4800/9600/19200bps
驱动方式步进电机+同步带
设备仓视窗尺寸φ58mmφ73mm
云台接口描述　
视频输出 Female BNC、Network(RJ45)
控制器接口同轴系统RS485、支持自适应Pelco-P、Pelco-D等协议
外部输入2路报警输入
输出端口2路报警输出/1路继电器输出
应用编程接口支持ONVIF2.0、GD28181协议，支持SDK和第三方平台接入
辅助功能描述
智能雨刮手动控制，速度档位可选
风扇/加热实时温度检测；低温启动，纯物理检测
防水呼吸器内置2个防水呼吸器，降低结雾和结露
一般规格描述
电源24   VAC/24VDC、5.0A
功耗≤45W、≤91Wmax（低温启动+除霜器+雨刮）
工作环境温度-40℃～60℃
工作环境湿度0～95%（无冷凝）
防护等级IP66，内置4000V防雷、防突波和防浪涌保护
安装方式柱装、壁装、角装
出线方式侧出线/下端出线可选
尺寸（长宽高）L355.0mm×W204.0mm×H443.5mm
产品重量8.5kg
承载重量≤5kg(含机芯防护罩）
承载方式顶载

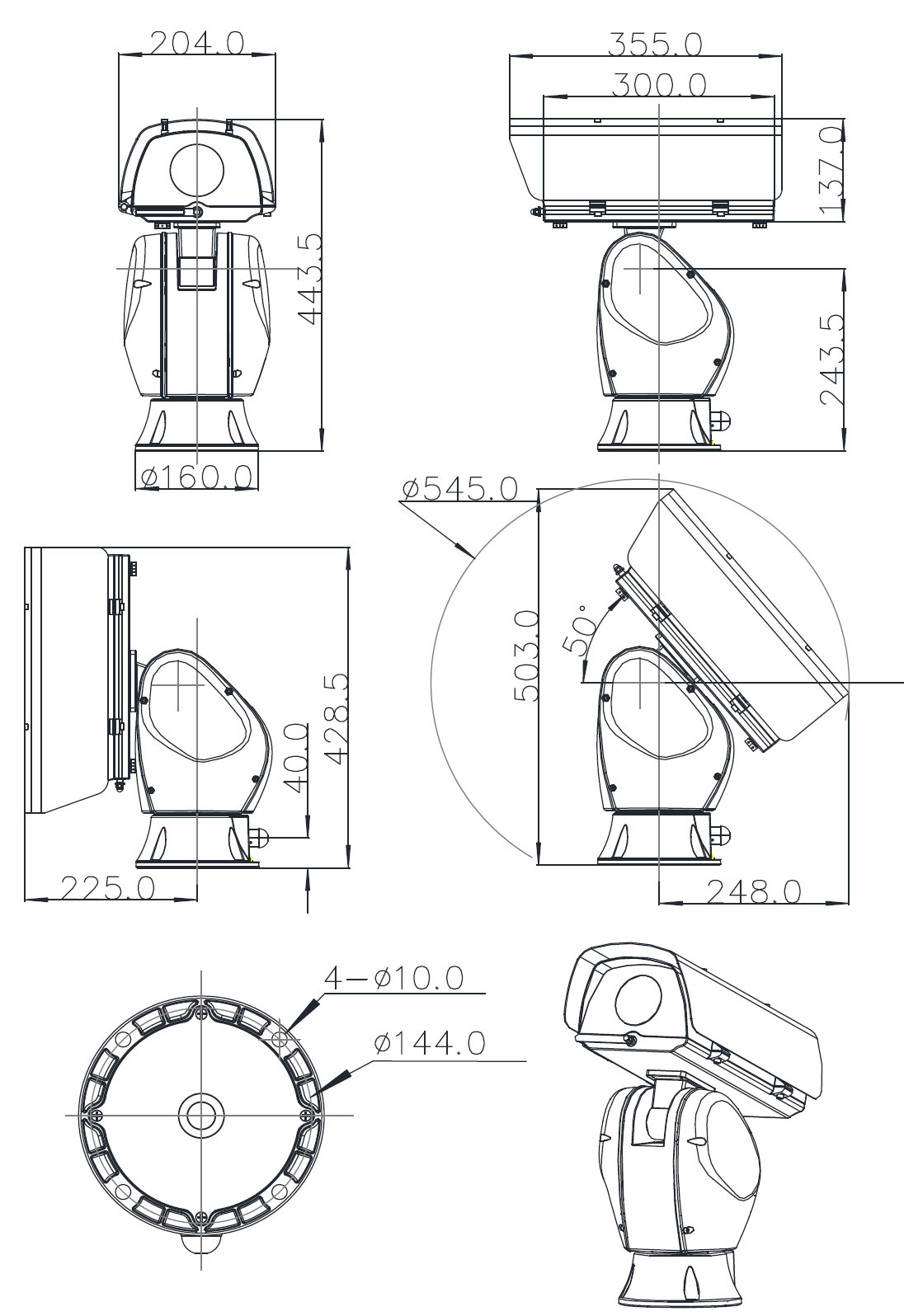

外形尺寸
